ما هو مبدأ العمل لآلة ثني الأسلاك؟
آلة ثني الأسلاك الأوتوماتيكية
واحدة من المنتجات الرئيسية لماكينة Autolink CNC هي ثني الأسلاك. يتكون من ست وحدات / أجزاء رئيسية لضمان عملية تشغيل الماكينة بطريقة فعالة.

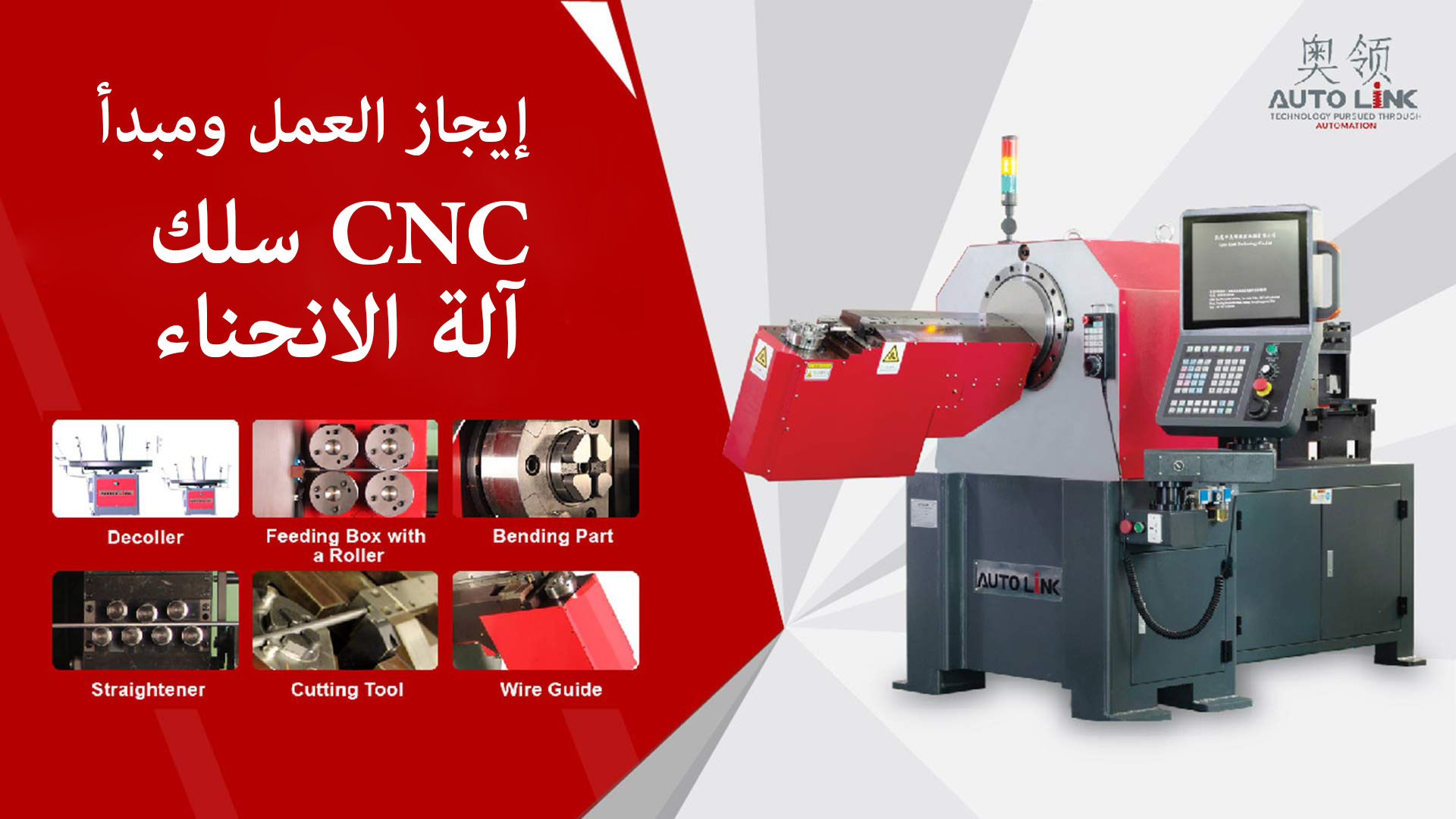

الأجزاء الرئيسية لماكينات ثني الأسلاك:
- آلة التفكيك
- مستقيم
- صندوق تغذية مع بكرة
- دليل الأسلاك
- الانحناء الجزء
- أداة قطع
هذه هي الوحدات الرئيسية للآلة التي تعزز جزء العمل من آلة ثني الأسلاك CNC بدقة. تقلل الآلة الأوتوماتيكية من القوى العاملة من أجل زيادة إنتاجية الماكينة. يتم تحديد عمل الآلة بمساعدة أجزاء الآلة.
عمل ماكينات ثني الأسلاك CNC
آلة التفكيك:
إنه أحد الأجزاء المهمة في الماكينة. لا يمكن لآلة CNC أن تعمل بدون آلة فك اللفافة. يضمن إزالة التشابك في السلك الذي يجب تغذيته في الماكينات. يتم توصيل وحدة فك اللفافة بالجهاز خارجيًا بالجهاز.
تبلغ سعة التحميل [وزن التحميل] لهذا الجزء حوالي 2 طن. وبالتالي ، إذا تم تشغيل الطاقة ، فسيتم فك السلك الملفوف وإرساله إلى صندوق التغذية عبر مكواة فرد الأسلاك.
مكواة فرد الأسلاك:
إنه ببساطة يزيل الانحناء من السلك الذي تم إرساله من جهاز فك اللفائف ثم إرساله إلى صندوق تغذية الأسلاك.
صندوق تغذية الأسلاك:
ثم يتم إرسال السلك المستقيم إلى صندوق التغذية الذي يتم توصيله بالبكرة المناسبة. يتم تثبيت الأسطوانة وفقًا لحجم وقطر السلك. تمت برمجة جزء تغذية السلك مع مراعاة طبيعة عمل الماكينات.
دليل الأسلاك:
جزء دليل السلك يرسل السلك إلى أداة الثني من صندوق التغذية. المسافة الإجمالية للدليل 800 مم. تم تصميم السلك الدوار بحيث يدور الجزء لحوالي 360 درجة
أداة الانحناء:
صممت آلة CNC أداة الانحناء التي تدور لزوايا R (نصف قطر) مختلفة. تتكون أداة الانحناء من الانحناء الداخلي والخارجي لتأطير الأشكال المختلفة بشكل فعال.
أداة قطع:
بمجرد اكتمال تشكيل الانحناء النهائي ، تضمن أداة القطع قطع السلك ويستمر التسلسل لنفس المخرجات.
