5/6 محور آلة تشكيل الأسلاك باستخدام الحاسب الآلي
| نموذج | WF-525R |
| قطر السلك | 0.5-2.5 مم |
| المحور | 5-6 |
| الحد الأقصى لقيمة تغذية الأسلاك | 9999.99 مم |
| الحد الأدنى لقيمة تغذية الأسلاك | 0.01 مم |
| مجموعات بكرات تغذية الأسلاك | 3 مجموعات |
| السرعة القصوى لتغذية الأسلاك | 100 م / دقيقة |
| المحور الدوار للريشة | 0.4 كيلو وات |
| محور السلك الدوار | 2.0 كيلو وات |
| محور كام | 2.7 كيلو وات |
| محور الدوران | 0.4 كيلو وات |
| محور تغذية الأسلاك | 2.7 كيلو وات |
| ضغط هواء الضاغط | 5-6 كجم / سم |
| فحص | 4 قطع |
| البعد (M) | 1.3 * 1.1 * 1.7 |
| الوزن | 1500 كيلوجرام |
| نموذج | WF-538R |
| قطر السلك | 1.0-3.8 مم |
| المحور | 5-6 |
| الحد الأقصى لقيمة تغذية الأسلاك | 9999.99 مم |
| الحد الأدنى لقيمة تغذية الأسلاك | 0.01 مم |
| مجموعات بكرات تغذية الأسلاك | 3 مجموعات |
| السرعة القصوى لتغذية الأسلاك | 80 م / دقيقة |
| المحور الدوار للريشة | 0.75 كيلو وات |
| محور السلك الدوار | 2.7 كيلو وات |
| محور كام | 4.5 كيلو وات |
| محور الدوران | 1.0 كيلو وات |
| محور تغذية الأسلاك | 5.5 كيلو وات |
| ضغط هواء الضاغط | 5-6 كجم / سم |
| فحص | 4 قطع |
| البعد (M) | 1.6 * 1.3 * 1.8 |
| الوزن | 2500 كيلوجرام |

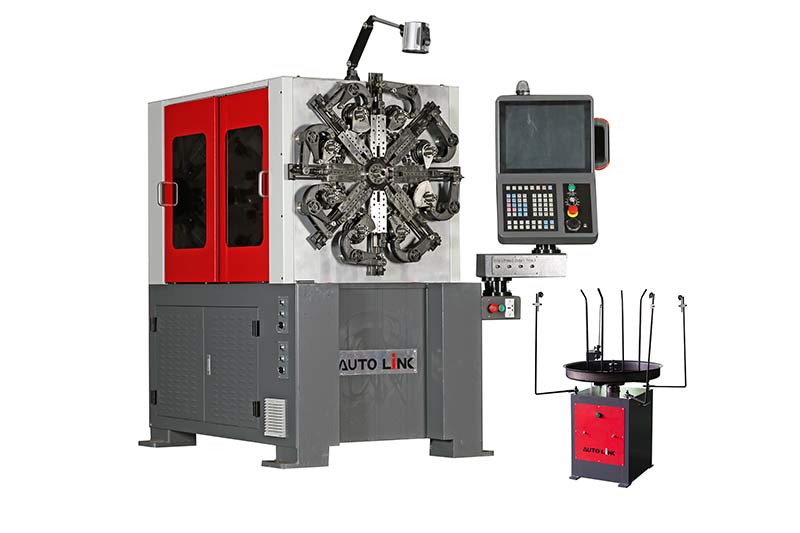

آلة تشكيل الأسلاك CNC ذات 5 محاور تأتي مع سلك دوار. ومن ثم ، فإنه يوضح أن الجهاز يمكنه إرفاق عدد من الأدوات. كالعادة ، يظل عمل الجهاز كما هو. تساعد الآلة في بناء الأشكال المعقدة للضغط والتوتر والالتواء والبرج والنوابض السلكية المسطحة.
مواد الإدخال: الفولاذ المقاوم للصدأ ، الألومنيوم ، النحاس ، البرونز ، الفولاذ الكربوني ، الفولاذ المدلفن على البارد ، النحاس ، النيكل ، التيتانيوم ، إلخ. يتراوح قطر سلك الإدخال بين 0.5 مم و 3.8 مم.
يتم تحميل المدخلات عبر وحدة فك اللفة ، والتي تتكون من سعة معقولة. تتراوح قدرة التحميل لآلة فك اللفافة من 60 كجم إلى 2000 كجم. ثم تقوم وحدة استقامة السلك بتقويم السلك لبناء أشكال الإخراج. ثم يرسل إلى أسطوانة تغذية الأسلاك وينقل السلك عبر الريشة الدوارة. ومن ثم تبدأ الآلة عمليات التشكيل. ثم أداة الإمساك هي تثبيت السلك أثناء العملية إذا لزم الأمر. تشتمل آلة CNC CNC على عدد من أدوات الثني حسب الحاجة. إذا لزم الأمر ، يتم اتخاذ إجراء الدوار.
مميزات آلات تشكيل الأسلاك CNC 5 / 6Axis:
- محامل تغذية الأسلاك المستوردة
- حزام نقل عالي القوة (تكنولوجيا ألمانية)
- تروس درجة الصفر
- Cam Wire Rotary - يزيد من معدل الإنتاج
آلة تشكيل الزنبرك CNC ذات 5 محاور تعمل بمحرك مؤازر ياباني ووحدة برمجة CNC. لذلك ، تتحكم الآلة في العملية بمساعدة وحدة CNC. تتكون آلة تشكيل أسلاك الكامة من محرك واحد مع 8 ذراع. وبالتالي ، فإنه يقلل من كفاءة الآلة.
التطبيقات الصناعية والتجارية:
تتوسع آلات تشكيل الزنبرك CNC ذات 5 محاور على نطاق واسع إلى رافعة أعلى في الأعمال التجارية. وصل Auto Link الآن إلى ارتفاع معين على مستوى العالم من خلال Alibaba و Made in China. ثم يتم استخدام الآلات على نطاق واسع في العديد من التطبيقات الصناعية والتجارية. بعض الأمثلة هي كما يلي:
- ربيع محاصرة الفئران
- إطار الكاميرا بدون طيار
- ثريا خفيفة
- حامل بهلوان زجاجي
- إطارات ديكور الحائط
الطُرز المتاحة: WF-520R و WF-525R و WF-538R
